Stalen tussenverdieping – Modulaire hangaarstructuur

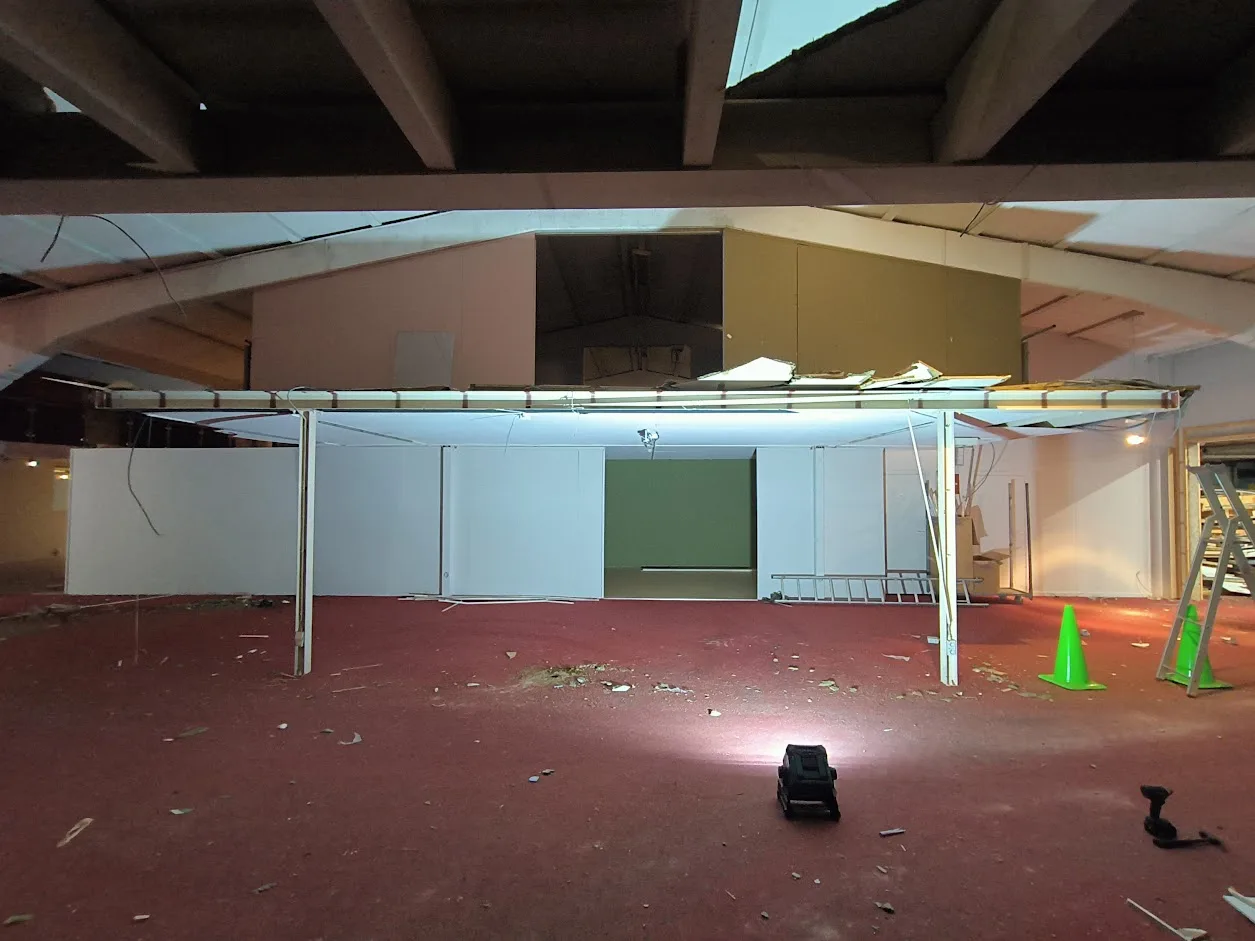

Deze stalen constructie is een modulaire tussenverdieping die gebruikt werd in een hangaar. Het systeem bestaat uit stalen kolommen, liggers en houten draagbalken die samen een stevige vloerstructuur vormen. Hier aangeboden als 1 balk + 2 kolommen.

Oorsprong
De constructie is afkomstig uit een industriële hangaar en werd ontworpen als een wederkerend modulair systeem voor een tussenverdieping. Door de modulaire opbouw kan de structuur opnieuw gebruikt worden in een loods, atelier, opslagruimte of werkplaats.

Constructie

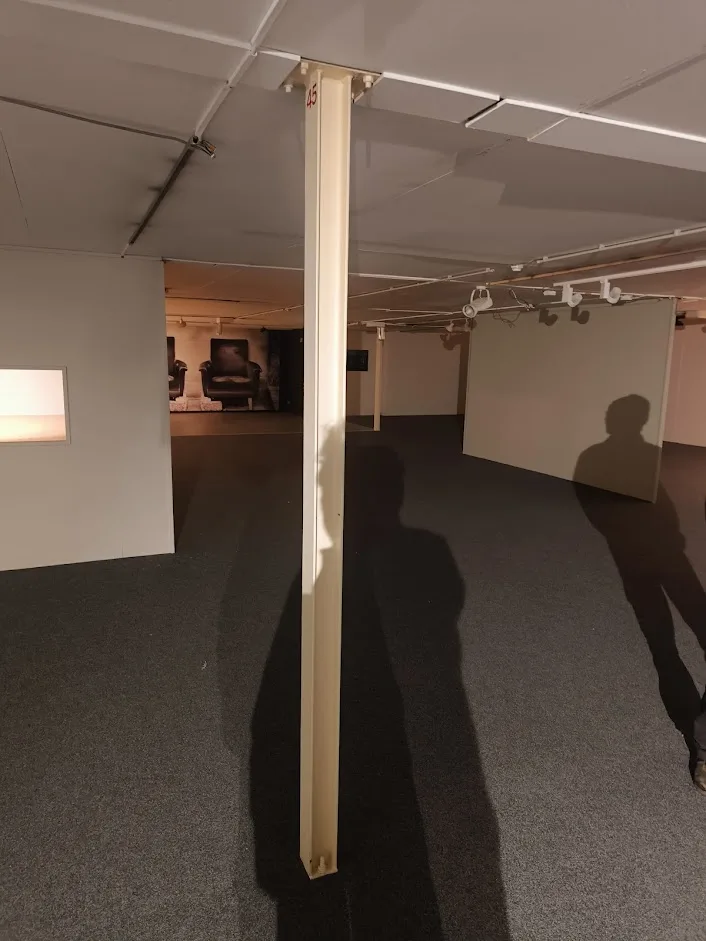

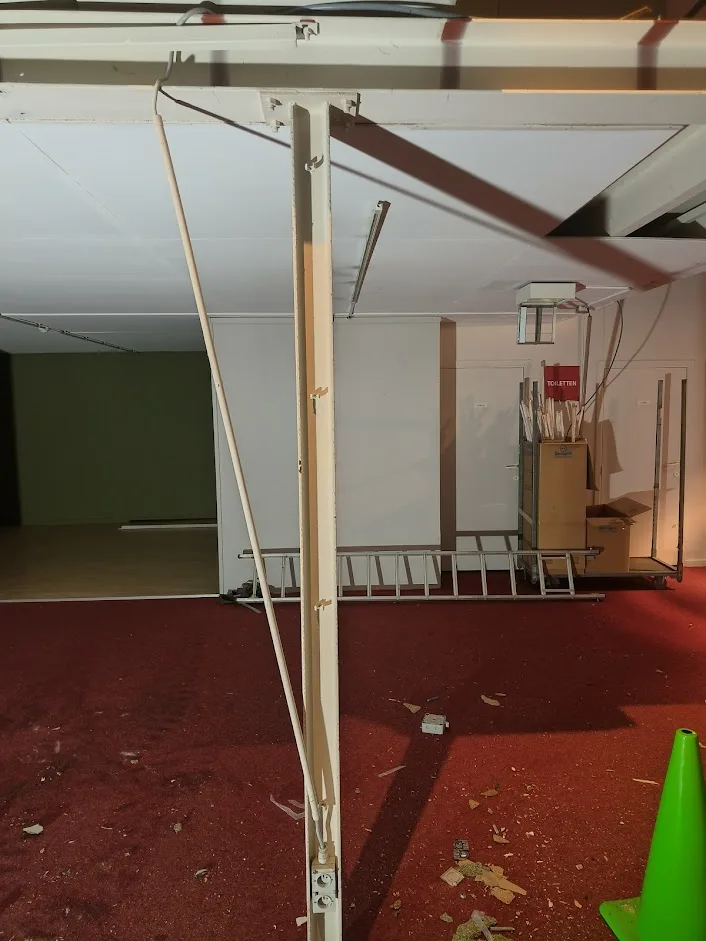

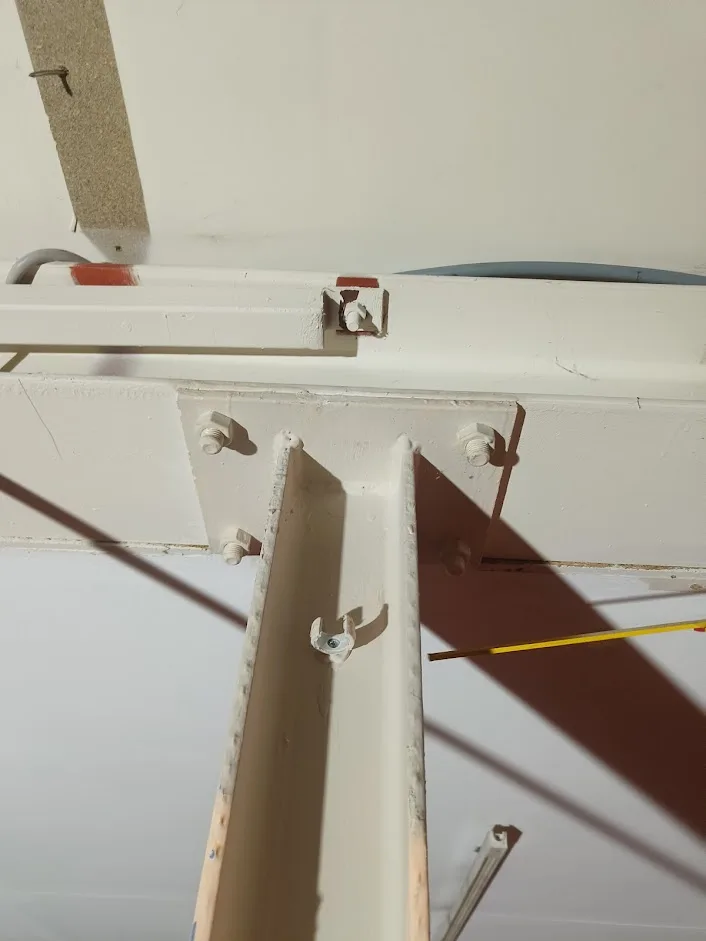

Het basisframe bestaat uit twee stalen kolommen (H-profielen) van 10 x 10 x 248 cm. (8stuks beschikbaar). Er zijn ook langere slankere kolommen die gemonteerd waren tegen een wand, deze kunnen dus niet vrijstaand gemonteerd worden (6 stuks beschikbaar). Op deze kolommen is een stalen H-ligger gebout die een overspanning van 10 meter maakt (17 x 17 x 1000 cm).

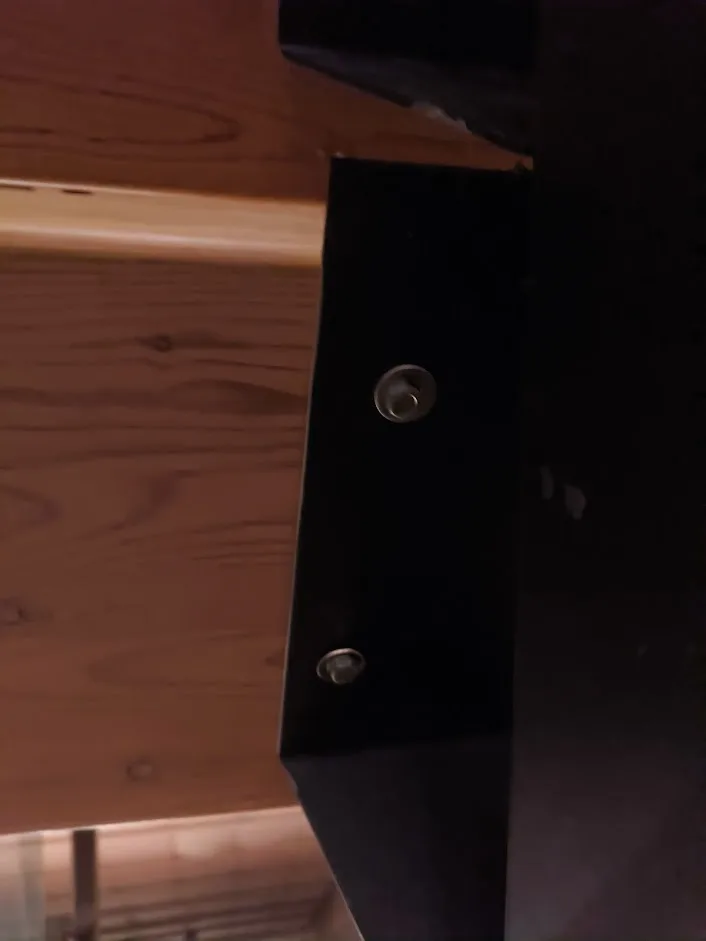

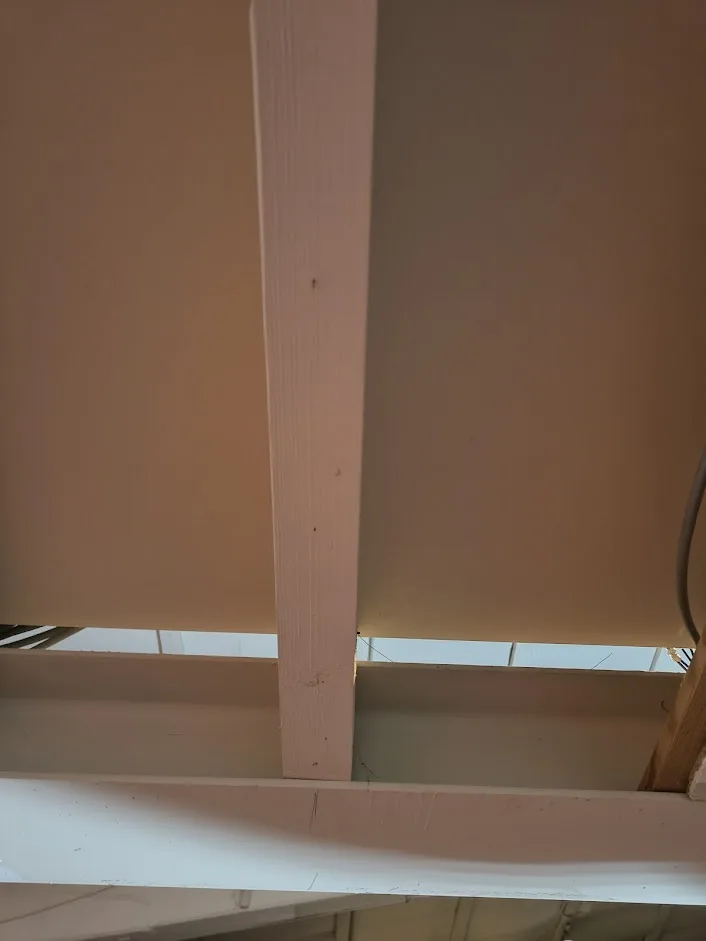

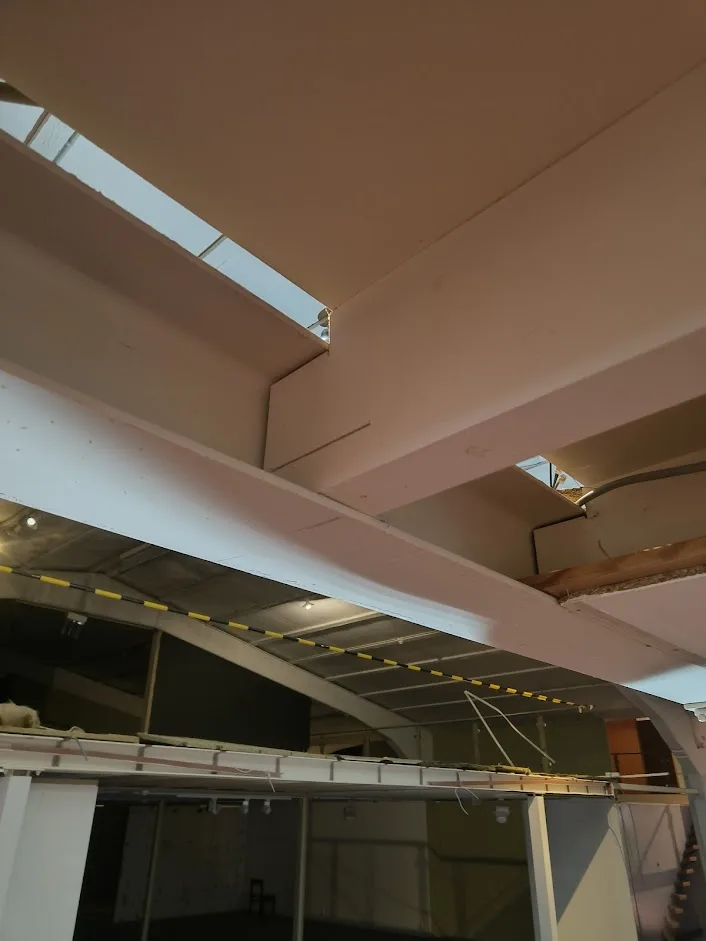

Twee van deze frames worden in het vloeroppervlak met elkaar verbonden door een stalen kruisverband en 18 grenen draagbalken die de vloer van de tussenverdieping dragen. Deze houten balken hebben een afmeting van 19 x 6,5 x 400 cm.
